Я давно хотел собрать очиститель воздуха своими руками. Для борьбы с запахом при 3D печати. Из широко распространенных комплектующих, чтобы не было проблем с приобретением новых. Результатами делюсь в этой статье.
Если Вам нужны 3D модели, для самостоятельной печати. Обращайтесь!
За 300 рублей дам все исходные файлы, сделанные мной в Компасе. А также stl для подготовки к печати в слайсере (я использовал PrusaSlicer).
Зачем он нужен?
Воздух в квартире содержит: бактерии, пыль, токсичные газы и другое. Всё это ухудшает самочувствие и работоспособность. Было бы неплохо прогонять через воздухоочиститель большие объёмы и получать на выходе отсутствие запахов, пыли и других загрязнений.
Фильтр для очистителя воздуха
Я выбрал сменный фильтр для очистителя воздуха Levoit Core Mini. Зайдите на алиэкспресс, введите название в поиск. Вы убедитесь, что он доступен по цене и количеству. У него три ступени очистки.
Предварительный фильтр: задерживает крупные частицы, такие как пыль, волосы, ворс, волокна и шерсть домашних животных.
Основной фильтр (H13 Hepa): улавливает мелкую пыль, частицы дыма, пыльцу и шерсть домашних животных.
Фильтр с активированным углем: помогает нейтрализовать дым, запахи домашних животных и дома, а также испарения.
Размеры: высота 5,7″ (14,48 см), наружный диаметр 4,8″ (12,19 см).
Hepa-фильтр H13 имеет эффективность очистки не менее 99,95%, частиц размером от 0,1 до 0,3 мкм.
Угольный фильтр очищает воздух от:
- формальдегида,
- оксида азота,
- фенола,
- хлористого водорода,
- оксида углерода,
- аммиака,
- диоксида серы.
Вентилятор воздухоочистителя
Я остановил выбор на канальном вентиляторе Космовент ВК100. Производится в России.
Технические характеристики:
Размер d=100 мм,
Мощность 10 Вт,
Шум 40 дБ,
Производительность 94-105 м³/ч.
Корпус настольного очистителя воздуха
Так как у меня есть 3D принтер, то я изначально планировал напечатать корпус.
Очевидно, фильтр снизу надо заглушить, чтобы воздух заходил через боковую поверхность. Стаканом сверху придавить к нему вентилятор. Нужно предусмотреть место под кнопку включения и способ вывода питающего кабеля из устройства.
Сначала я хотел сделать полноценный корпус из пластика. Даже создал его модель в Компасе. Но программа, подготавливающая к печати STL файл, показала неприемлемый вес необходимого материала. Со второй попытки получилось это, фото ниже.
Этот вариант тоже не последний. Стакан надо корректировать, чтобы убрать зазоры. Фильтр надо приподнять, для уменьшения сгиба кабеля на выходе из устройства.

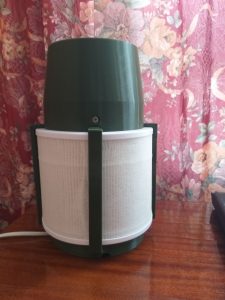

Последний вариант очистителя
Все элементы, кроме одного, я печатал слоем 0,3 мм с 20% заполнения. На фотографиях ниже, на столе, они расположены так, как их следует создавать.

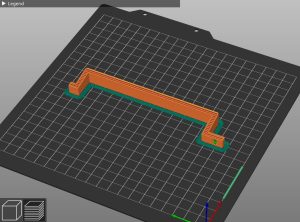

Четыре ножки для крепления вентилятора к фильтру.

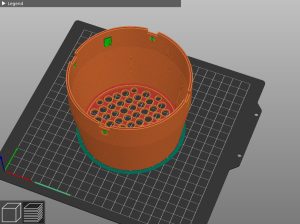

Стакан в который помещается канальный вентилятор и кнопка включения.

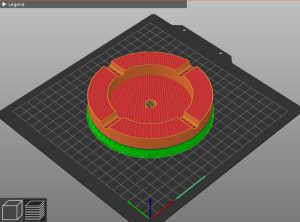

Основание. Прижимает ножки снизу к фильтру, закрывает отверстие в нём. Предусматривает вывод кабеля из устройства.

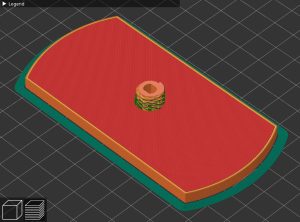

Обратная часть основания, находится в фильтре. Её я печатал слоем 0,2 мм для более качественного формирования резьбы.

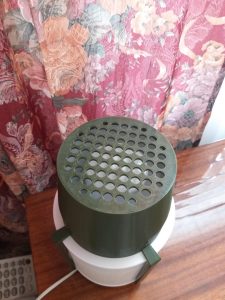

В итоге собран очиститель.
Стоимость самодельного очистителя воздуха
Далее в таблице, Вы увидите во сколько обойдется собрать данное устройство.
| Часть устройства | Цена за ед., руб | Необходимое количество, шт. | Сумма, руб | Вес и время изготовления, г и ч |
| Фильтр (Levoit Core Mini) | 762 (алиэкспресс) | 1 | 762 | |
| Вентилятор (Космовент ВК100) | 850 (озон) | 1 | 850 | |
| Кнопка включения | 8 (алиэкспресс) | 1 | 8 | |
| Кабель с вилкой 1,5 м (2х0,5 мм²) | 156 (озон) | 1 | 156 | |
| Винты | 1 | 4 | 4 | |
| Соединительная колодка | 7 | 3 | 21 | |
| Стакан | 456 | 1 | 456 | 114 г, 9 ч 23 м |
| Ножка | 41 | 4 | 164 | 10,25 г, 45 м |
| Основание | 456 | 1 | 456 | 114 г, 6 ч 27м |
| Крепление основания | 74 | 1 | 74 | 18,5 г, 1 ч 24 м |
| Готовый очиститель воздуха | 1 | 2951 |
В Комсомольске-на-Амуре я печатаю материалом PETG по 4 рубля за грамм. Поэтому в таблице такие цифры.
За 1000 рублей распечатаю Вам корпус.
Бонусы от меня: винты, кнопка с припаянным кабелем, колодка, инструкция и всяческая поддержка по вопросам, которые появятся у Вас при сборке.
Заказывайте 3D печать через обратную связь сайта!
Самодельный очиститель воздуха, собранный своими руками, работает исправно.
